빠른 속도 스테인리스 YAG 레이저 용접 기계

장점 :

1) 고속, 높은 깊이와 거의 어떤 변형.

2) 그 용접 용접 장비를 위한 방 또는 특별 조항에서. 예를 들면, 자기장에 의한 단순한 레이저. 빔은 오프셋되지 않을 것입니다 ; 진공 공기에서 레이저와 환경에서 약간의 가스는 납땜을 적용할 수 있고, 유리 또는 빔 투명 재질을 용접으로 넘겨 주었습니다 ;

3) 티타늄, 석영 기타 등등과 같은 힘든 멜트재를 용접할 수 있습니다. 상등품과 이성질현상 자재를 용접할 수 있습니다.

4) 레이저 초점 뒤에 있는 고출력 밀도.고전력 제조 공정에 있는 제품 용접, 깊이 비율이 5시 1분일 수 있을 때, 최상품은 10시 1분에 달려있을 수 있습니다

5) 미니사이즈 웰드에 대해 사용될 수 있습니다. 레이저 빔은 빛으로 집중되고, 정밀 위치 조정을 만들고 대량 생산에서 사용될 수 있고 안에 작은 조각을 자동화했습니다. 용접의 그룹 ;

6) 용접된 접근 불가능 영역이라는 것, 그와 같장거리 용접, 유연성과 접촉합니다.

기계는 세부 부품을 포함했습니다

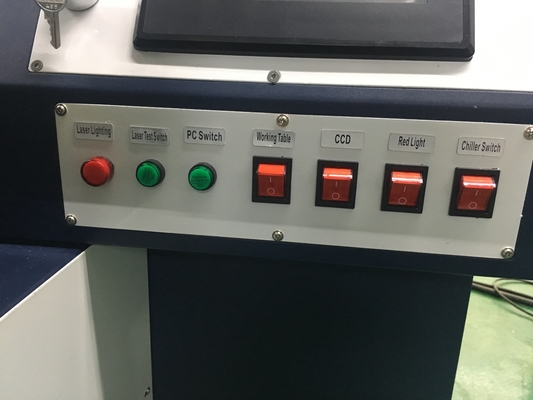

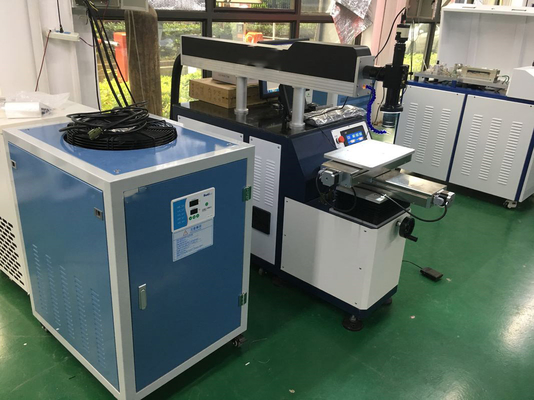

이 장비는 레이저 소스들 (금 도금 챔버), 레이저 전력 공급, 냉각 시스템, 레이저 위치 파악 시스템, 포커스계, 두 주축 링키지·시스템, 산업적 PC 제어 시스템, CCD 모니터 시스템, 등으로 구성되었습니다.

기계의 주요 기술 표준

1) 레이저 전력 공급

흐름으로 제어 회로 또는 회로, 보호 회로에 의해 일어납니다, 기간 회로 또는 회로의 레이저 파워와 트래픽 보호 장치, 전류, 폭과 주파수는 이동될 것입니다. 권력은 또한 파동 함수를 만들었고 다른 브레이징 재료를 위해, 출력 파형을 구축하기 위한 필요를 기반으로 할 수 있습니다. 현재 조작 패널과 폭의 힘과 주파수, 저 기능의 작업. 다음과 같이 그것의 특이적 표지 :

입력 파워 공급 : 3 phase/50Hz/40A 380v±5%

전력 공급 등급 : 15KW

펄스 사용 전류 0-500A

전원 공급기 불안정한계 : ≤ ±5%

2) 레이저 소스 :

레이저 소스들은 영국 (고성능, 좋은 열적 안정도, 방부제 부식제, 사진 전기의 고변화로부터 긴 수명 자기 공동을 채택합니다. 좋은 빔 모드가 일하는 것), 듀얼 크세논 램프와 단일 레이저 공동을 계속하기 위해 달성될 수 있습니다.

3) 냉각 시스템

레이저 소스들은 정제수와 함께 있어야 하고의 물을 정제합니다.

경찰과 보호 기능에 기인하는 수온의 냉각 시스템.

멋진 방법으로 유통 :

온도 제어 범위 : 20-25' Ｃ

온도 안정성 : ±10c

냉각수 해류 : 20-35L/min

장애 보호 : 흐르기 위한 체인과 레이저 파워는 보호를 보호하고 더 따뜻하게 합니다

냉각 파워 : 5P

물 보호의 사용을 위해 : >3 달

4) 레이저 위치 파악 시스템 :

위치를 보여주기 위해 반도체 레이저 광을 기준과 작업의 광 시스템에 대한 지시로 이용합니다.

5) 광학적이고 포커스계 :

단일 레이저 출력을 채택하시오 그러면 용접되는 것 F=100mm (선택적인 f=80/120/150mm)를 집중시킵니다

백반 사이즈 :0.2-1.5mm, 일우메 체제와 동일 축 가스 보안 장치와 일치하십시요.

6) CCD는 시스템을 모니터링합니다 :

20 배 큰 배수로서, 동일 축 모니터 시스템을 도입하고 (9.2 " 흑백 LCD와 일치하세요).

애플리케이션 :

애플리케이션 인더스트리얼 :자동차, 등을 위한 이동 통신 장비 업계와 미술과 공예와 보석과 전자 부품, 센서 출현, 정밀 기계, 하드웨어, 예비품을 위해.

적용물 :스테인레스 강, 보통 탄소강, 합금 강 : 용접과 스테인레스 강, 용접과 스테인레스 스틸 저탄소강 사이의 강철, 강철 -310 316 스테인레스 강, 합금 강과 347 니켈, 니켈의 다른 수준, 티타늄, 니켈, 주석, 구리, 알루미늄, 니오븀, 금, 금속의 은 또는 합금 용접을 위한 똑같은 금속. 구리와 니켈, 티타늄, 구리와 니켈, 티타늄, 티타늄, 몰리브덴, 놋쇠, 구리와 저탄소강, 구리, 용접을 위한 금속.

출원건 : 레이져 용접기는 넓게 휴대폰 배터리 금속 셸, 용접, 유리 프레임 용접, 키보드 용접, 규소강 용접과 용접에 있는 스테인레스 강, 가구와 진공, 컵, 그릇, 문 - 손잡이와 점화전, 필터, 그리스, 히팅 튜브, 등에서 사용됩니다.

성능 파라미터

작업 환경 요구조건 :

1) 실온에 사용했습니다

2) 전원 공급기 전기 요구 :3상 380V ;50Hz.

3) 전력 공급 네트워크 : ± 5%, 국제적 네트워크에 일치하는 변동. 5% 이상 크기가, 그리고 자동인 것으로, 흐름을 확고하게 합니다.

4) 설치 근처에 어떤 강한 전자파 장애여서는 안됩니다. 설치는 지나서 라디오 방송국 또는 발사 중계소를 회피합니다.

5) 진동폭보다 적은 그것의 기초 : 50 um, 0 이하. 05g는 수많은 공작 기계류 장비가 접근한다는 것을 밖에 그와 같은 인지를 피하기 위한 3. 이하입니다.

6) 어떤 연기 먼지가 있다고 회피하지 않고 연마 분말이 심각한 작업 환경을 위해 금속을 입힌 보증하기 위한 기기 공간 요건.

7) 환경의 일부는 정전기를 막기 위해서여야 합니다 바닥,와 차폐, 기타 등등의 강화.

8) 수질 수요를 냉각시키고,에게 디스틸을 사용합니다 수질의 활동은 급수되거나, 더 높은 금속 이온 또는 다른 미네랄 생수를 위해 수돗물과 미네랄 생수를 사용하지 않을지도 모릅니다.

이 기계 레이저가 참조로서 샘플을 용접합니다 :
